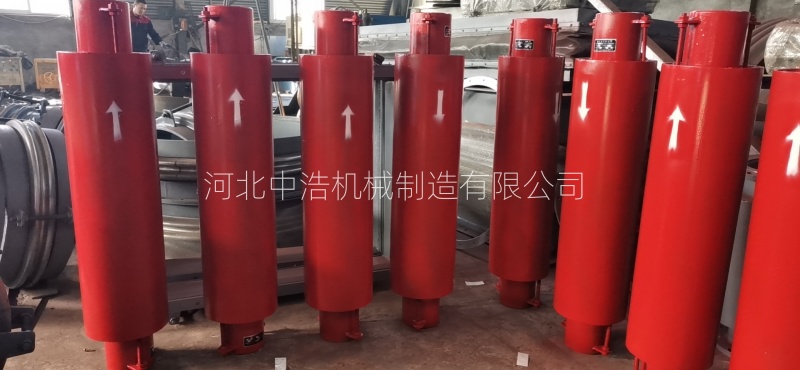

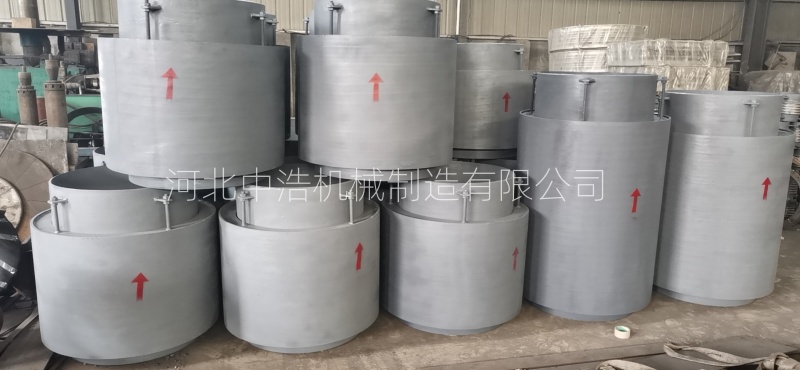

      直埋外壓式波紋補償器選型時要注意壓力等級，包括設計壓力和管道壓力，直埋補償器的額定壓力應至少大于管道工作壓力，若管道有負壓，一般選擇加強波紋管結構。一般定制時按照管道設計壓力1.5倍選擇壓力等級。還需考慮溫度范圍，介質溫度在400℃以內可用304材質，介質溫度大于400℃可用合金鋼，注意地埋土壤溫度溫差要與直埋波紋補償器密封材料相匹配。位移量計算要準確 ，軸向位移根據公式計算△L=a.L.△T（a表示管線材料膨脹系數，L表示管道分段長度，△T表示溫差即工作溫度與安裝溫度差），若補償器安裝在彎頭或或分支處，需增加多方位位移量。在選擇補償量時要預留出計算補償量20%左右。注意介質特性，若有腐蝕性介質考慮用316L材質或增加防腐涂層，還可加厚波紋管或增加導流筒。







     直埋波紋補償器埋設條件是關鍵，一般要考慮土壤特性包括土壤類型和地下水位，不同土壤壓力系數|（k?）,直接影響套筒壁厚選擇，如腐蝕性土壤增加防腐涂層和陰極保護。還需注意地下水位，屬于高水位區域，補償器密封系統波紋管和填料層需采用雙重密封。如果是高寒地區，在套筒與波紋管之間可添加防凍材料，如硅油等。埋設深度要注意，P=Y.H.(1+K?)，（Y表示土壤容重kN/m³，H表示埋深度m,K?則表示靜止土壓力系數），直埋波紋補償器口徑大小要與管口相匹配，避免彎曲或擠壓，注意周邊環境，若安裝在建筑物或地下管線需選擇低剛度補償器以減小推力。







     河北中浩總結直埋波紋補償器選型步驟與選型誤區 ，首先要了解基礎數據壓力、溫度、介質、管徑和位移量，埋設條件土壤類型、埋設深度地下水位或外部載荷，進行初步選型。環境適配，若高鹽堿土壤選擇316波紋管和增加防腐層。進行力學校驗，套筒在負載荷應力狀態，波紋管熱循環次數需大于管道壽命期熱循環次數。注意特殊工況處理，地震帶增加限位拉桿，防止地震造成位移。沉降差異，可選擇支架或鉸鏈配合使用。注意選型誤區，僅按照管徑選型，忽視位移方向，忽視安裝溫度影響，未考慮土壤是否回填緊密度，松散回填會導致波紋管局部應力集中。
