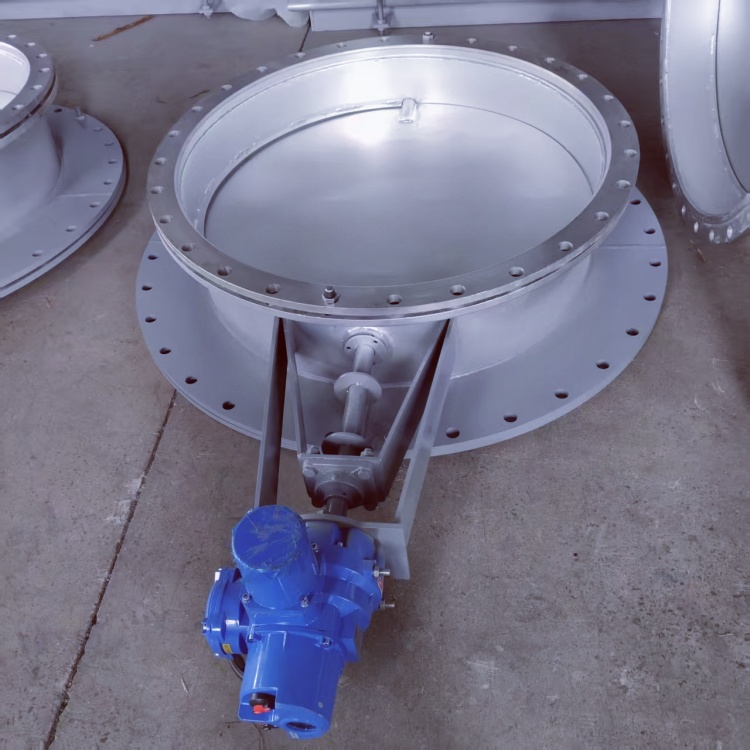

        非標法蘭通風蝶閥是一種廣泛應用通風除塵系統調節和截留，尤其是大小頭法蘭連接通風蝶閥，設計時需要考慮核心參數通風管道口徑、工作溫度、介質、壓力等級、調節精度等從而確定閥體結構、尺寸、材質和驅動方式。大小頭結構設計一般采用同心或偏心結構，確實氣流順暢，減少阻力。疊板根據通徑選擇合適形狀（圓形、流線型），確使關閉時密封性和開啟時低風阻。密封方式一般采用軟密封或硬密封按照介質特性選擇。







      不同部位材料選擇，發體育法蘭通常選用碳鋼、不銹鋼、還需根據通風系統 考慮耐腐性、輕度和重量。閥板一般閥體相匹配若須防腐可進行表面處理，如鍍鋅或噴涂，尤其閥軸部位選用高強度合金鋼，提高承重和耐磨性。密封件選擇橡膠或金屬密封片，適應工作介質溫度。加工時需注意法蘭成型根據口徑差計算展開尺寸，通過沖壓或旋壓成型，確實兩端法蘭與管道匹配。焊接后進行滲透檢檢測，避免泄露。閥體加工注意大小法蘭與閥座焊接或螺栓連接，確實閥座平面與閥軸垂直，蝶板關閉時緊密貼合。組裝時需注意碟版打磨光滑，與閥軸焊接固定，確保同心度，避免轉動時卡頓。根據需求那裝驅動裝置包括手動（渦輪、手柄）、電動或氣動裝置，與閥軸連接、轉動調試確使其靈活性和限位準確性，檢查后需進行壓力測試關閉后泄漏量是否符合要求。







       非標法蘭蝶閥尤其注意，氣流阻力問題，大小頭錐度不宜過大，一般 ≤30%，碟版型狀需呈流線型，減少通風能量損失，尤其是強度焊接部位需牢固，尤其是大小法蘭與閥體連接處，避免風壓過大而變形。關注操作靈活性，閥軸與軸承配合準確。確使閥板可在90°范圍順暢調節，還需符合線管行業標準。
